Какими приборами осуществляется учет электрической энергии? - часть 3
ЩК-12 выпускают с резьбовыми предохранителями или автоматическими выключателями типа Пар (рис. 41, а). Квартирные щитки типа ЩК-13... ЩК-16 выпускают с автоматическими выключателями типа АЕ10 (рис. 41, 6). Щитки поставляются в продажу без счетчиков, которые приобретаются дополнительно.
Щиток монтируют после устройства ввода и выполнения внутренней электропроводки.
Сверху щитка имеются четыре заводские наметки, одну из которых открывают для ввода проводов комнатной электропроводки. Два одножильных провода с предварительно надетыми изоляционными трубками оконцовывают колечком и подключают к нижним зажимам предохранителей. Вторые концы их выводят на лицевую панель через второе и четвертое отверстия в щитке для подключения к счетчику. Провода ввода выводят через первое (фазный) и третье (нулевой) отверстия. В таком виде щиток устанавливается на опорном основании вертикально по отвесу так, чтобы закрывались вводные втулки, и крепится шурупами. Провода на щитке загибают вверх, обрезают на уровне горизонтальных шлицов для крепления счетчика и снимают с концов жил изоляцию на длине 20—25 мм. Отверткой ослабляют прижимы на зажимной колодке, вводят в них концы проводов и

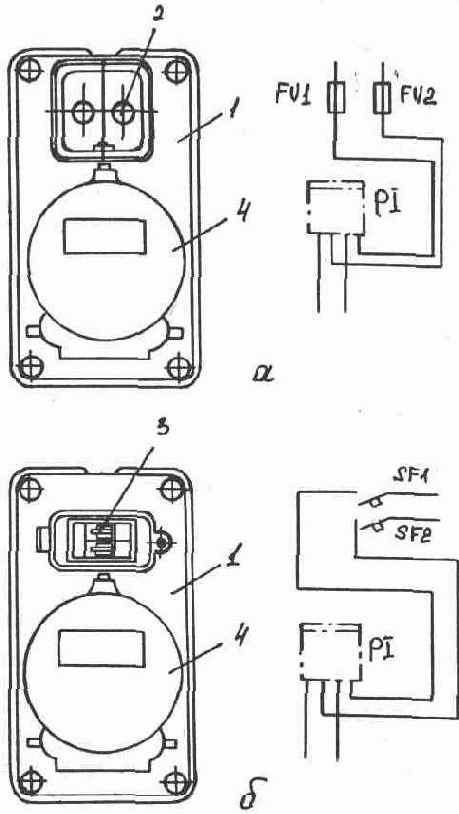

Рис. 41. Общий вид и электрическая схема квартирных щитков:
а - ЩК-9... ЩК12; б - ЩК-13, ЩК-15; 1 - щиток; 2 - резьбовые предохранители; 3 - автоматические выключатели АЕ10;
4 — счетчик электрической энергии
снова прижимают. Счетчик крепят к щитку тремя винтами и закрывают крышкой зажимную колодку. Отрезают излишки проводов электропроводки, запитывающейся от щитка, надевают изоляционную трубку, зачищают концы жил, оконцовывают колечком, вводят в открытое отверстие в щитке и подключают к верхним зажимам предохранителей. На колодки предохранителей устанавливают защитные крышки, крепят их винтовыми пластмассовыми шайбами и ввинчивают пробки.
